GERB

Gerberbeslag

Gerberbeslag GERB kan overføre forskydningskræfter i stødsamlinger i et gerbersystem af tagåse eller bjælker. Gerberbeslagene passer til de mest gængse tømmerdimensioner brugt i tagkonstruktioner i landbrugsbygninger og små industribygninger.
Beslagene, der er forsynet med Ø 5 mm huller, fremstilles i højre- og venstreudgaver, der anvendes sætvis pr. samling. Beslagene skal orienteres mod nærmeste understøtning.

GERB er ikke egnet til gerbersamling af spærtræ på 45 mm. i bredden. For spærtræ i 45 mm se GERW.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Elgalvaniseret stål 20 µm

Indoor

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zinklagtykkelse på ca. 20 μm

GERB150 og GERB175 findes i en ZPRO udgave (GERB150Z og GERB175Z).
ZPRO yder samme korrosionsbeskyttelse som varmforzinket stål med 55 my zink - korrosionskategori C3 (EN ISO 12944). ZPRO er særligt velegnet til landbrugets bygninger fx maskinhuse, staklader samt kvægstalde med højt indhold af ammoniak og fugt i luften.

Fordele

Ved at placere gerberbeslaget i momentnulpunktet kan man minimere tømmerdimensionen

Applikationer

Samlinger

Træ-træ samlinger

Anvendelsesområder

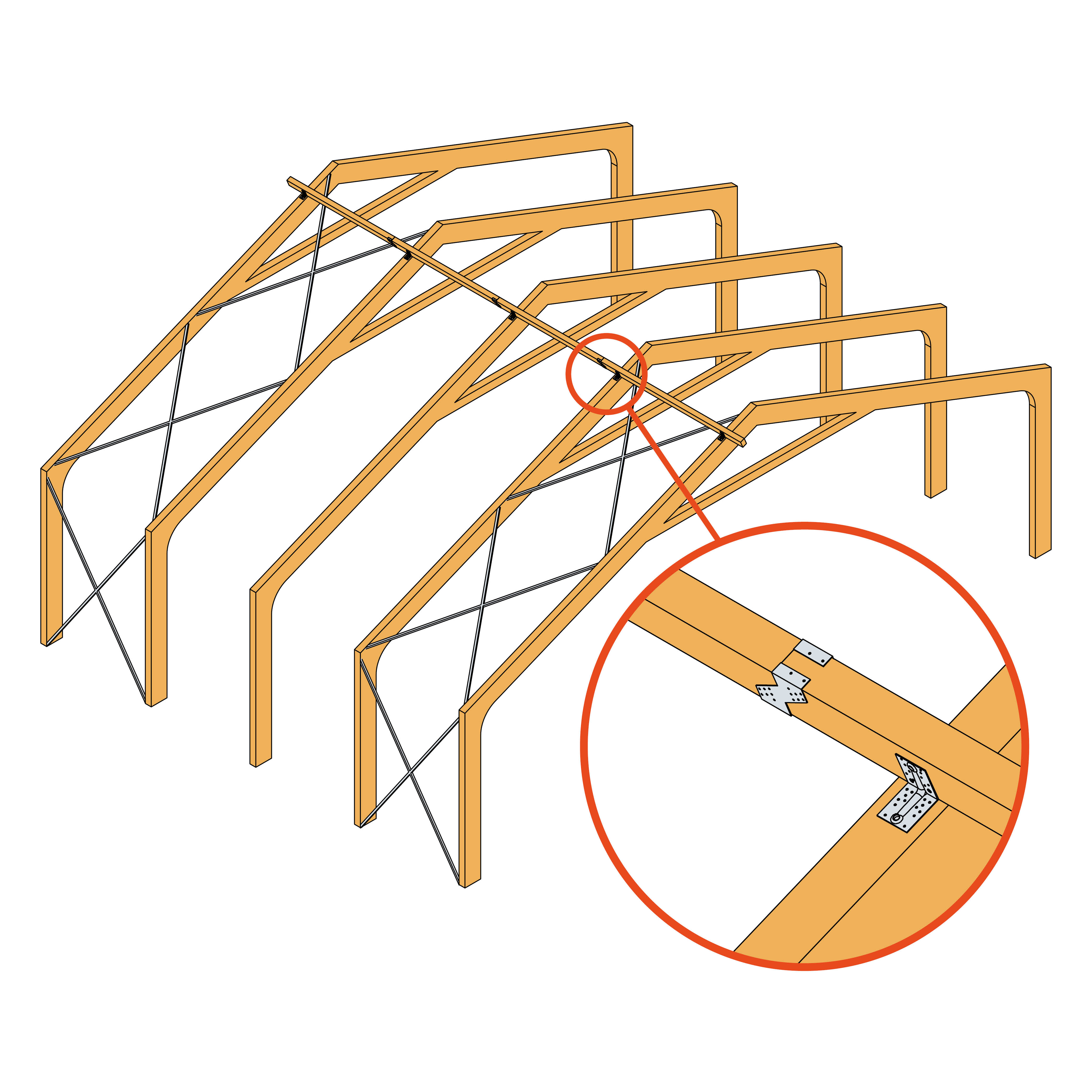

Anvendes til samling af tagåse i momentnulpunkterne (1/7-dels punktet)

Teknisk data

Dimensioner

Mål

Art. nr.	DB nr.	Mål [mm]				Huller (pr. beslag)		Antal pr. kasse
		A	B	C	t	Flig A	Flig C
		A	B	C	t	Søm/skruer	Søm/skruer
GERB125	2681963	129	90	27	2	10 ø5	4 ø5	25
GERB150	2681740	154	90	29	2	14 ø5	4 ø5	25
GERB150Z *	1628110	154	90	29	2	14 ø5	4 ø5	25
GERB175	2681765	179	90	33	2	14 ø5	4 ø5	25
GERB175Z *	1628111	179	90	33	2	14 ø5	4 ø5	25
GERB200	2681781	205	90	33	2	16 ø5	4 ø5	25
GERB220	2681799	220	90	34	2	16 ø5	4 ø5	25

* Samme korrosionsbeskyttelse som varmforzinket stål med 55 µm zink - korrosionskategori C3 (EN ISO 12944).

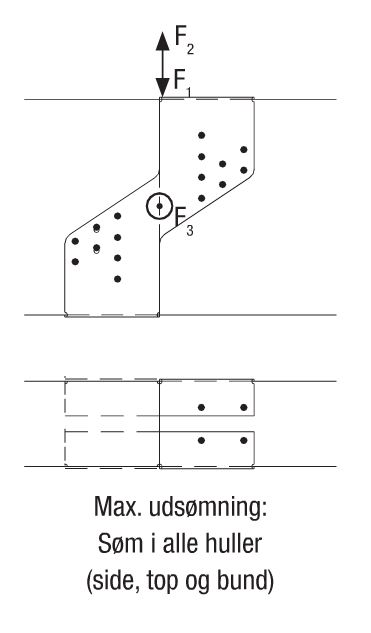

Karakteristisk bæreevne - Fuld udsømning

Art. nr.	Antal befæstigelsesmidler (pr. sæt)		Karakteristisk bæreevne - 2 gerberbeslag pr. samling [kN]
	Flig A	Flig C	R_1/k			R_2,k			R_3,k
	Flig A	Flig C	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
GERB125	20	8	15.9	17.3	20.9	4.2	4.6	5.9	2.5	3	4.9
GERB150	28	8	20.2	22	26.6	6.7	7.3	9.4	3.7	4.5	7.4
GERB175	28	8	21.2	23	27.7	6.7	7.3	9.4	3.7	4.5	7.4
GERB200	32	8	22.4	24.4	29.5	8.5	9.2	11.9	3.7	4.5	7.4
GERB220	32	8	22.6	24.6	29.7	8.5	9.2	11.9	3.7	4.5	7.4

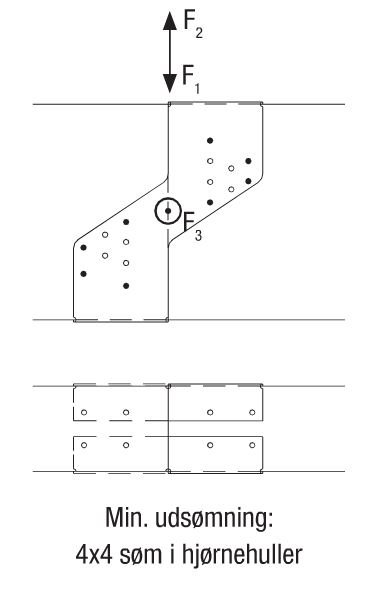

Karakteristisk bæreevne - Delvis udsømning

Art. nr.	Antal befæstigelsesmidler (pr. sæt)		Karakteristisk bæreevne - 2 gerberbeslag pr. samling [kN]
	Flig A	Flig C	R_1,k			R_2,k
	Flig A	Flig C	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
GERB125	16	-	13.3	14.5	16.7	3.8	4.1	5.3
GERB150	16	-	12.7	13.8	15.9	4	4.3	5.5
GERB175	16	-	13.2	14.3	16.5	4	4.3	5.5
GERB200	16	-	12.8	13.9	16	4.3	4.7	6
GERB220	16	-	12.8	13.9	16	4.3	4.7	6

Eftervisning:

Certificeringer

Ydeevnedeklaration (DoP)

uk-dop-e07-0053-issue-3.pdf (96.87 KB)

2015-08-04

uk-dop-e07-0053-issue-2.pdf (31.81 KB)

2013-03-01

c657c4fbbb63fbd2c899c481d627fa92d6b918d2.pdf (31.8 KB)

ETA godkendelse (European Technical Assessment)

eta-07-0053-2018-04-26.pdf (898.51 KB)
